卫星式柔版印刷机

6色卫星式柔版印刷机

发布时间:2021-07-08 11:03:09人气:

我们是来自中国工厂的6色中央压印柔版印刷机供应商/制造商。我们一直努力成为优秀的6色柔版印刷机、印刷机、6色印刷机、柔版印刷机、彩色印刷机、柔版印刷机制造商/供应商,欢迎来自世界各地的客户联系和我们。

6色中央压印柔版印刷机

型号:YTC-6600

产品信息


印刷样品:

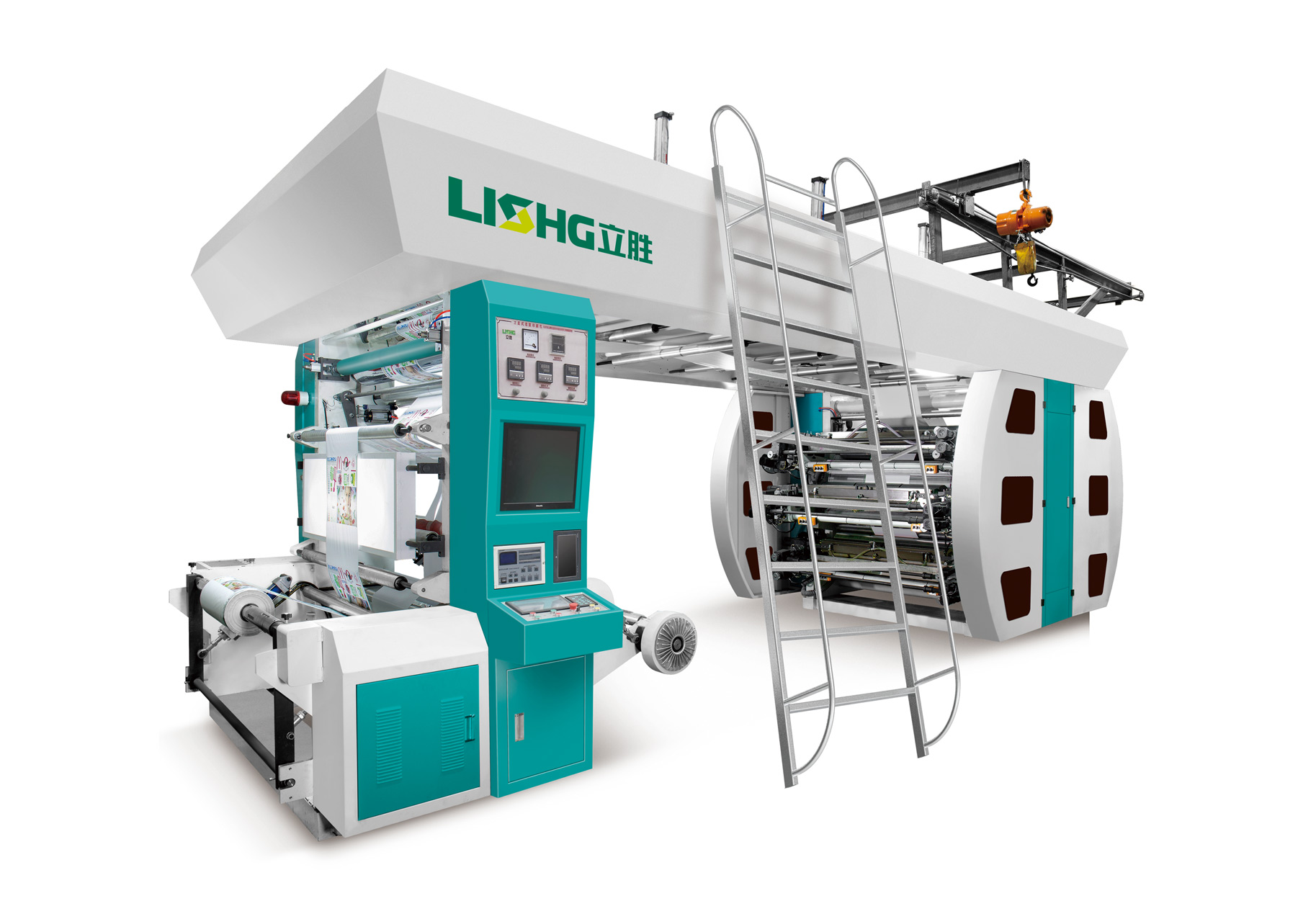

 6色中心滚筒柔版印刷机(图1)

特点:

1.中央压印式印刷机,套色效果更佳。由于大滚筒,印刷材料由大滚筒支撑,大大提高了套色,尤其是可扩展材料。

2、全色印刷台由中心滚筒驱动,齿轮传动少,传动误差小,提高套准精度。
采用优质电机,优质变频器,节省电力,减少运行波动。

3、本机配有鼓风机和加热器;加热器采用中央温度控制系统、自动温度控制器、分离式热源。

4、采用独立烘箱及冷风系统,可有效防止印刷后油墨附着。

5、滚轮采用特殊钢材加工,并经过特殊处理,大大缩小打浆范围。

6、印刷辊采用静平衡和动平衡处理,硬阳极氧化处理,阻力小,跳动小,最终达到完美的印刷效果。

7、特殊的齿轮传动装置,印刷效果准确。

8、印刷机均可选择高级配置,达到高品质、高清晰的效果。

主要参数:


技术规格

模型

YTC

进料宽度

600mm800mm1000mm1200mm

最大打印宽度

560mm760mm960mm1160mm

颜色

6色

材料

电影

板厚

1.14mm.1.7mm2.28mm.2.84mm。3.94mm可定制

印刷长度

标准为400mm,可定制300-1000mm

最大机器速度

150米/分钟

印刷速度

120米/分钟

寄存器精度

纵向对位±0.2mm/横向对位±0.2mm

结构类型

中央印象(中央鼓)

齿轮模块

1.5mm

 加热方式

电加热

最大限度。烤箱温度

最大限度。80℃(室温20℃)

开卷/复卷纸

芯3"

最大放卷/收卷直径

1200mm

适用油墨

水性油墨/溶剂油墨


进料部分:
1.单放卷系统,
放卷系统气动上料机2.断料自动停机;停机时,保持张力,避免物料松散或线路偏斜。
3.风轴
4.EPC(边位控制):具有手动/自动/中央回退功能,可左右调整收卷移动。
5.自动张力控制系统,带磁力制动器(10KG)
6.辊芯直径:76mm
7.出料最大直径:1000mm

印刷部分:
1.印刷组成:中心滚筒、印版辊、陶瓷网纹辊、腔式刮刀。
2.版辊周长:280-1000mm
3.印刷材料:树脂板或橡胶板
4、传动:中央滚筒大齿轮带动印刷工位。
5、印辊升降系统:气缸控制辊的前后移动,停机时印辊后退,机器运行时由气缸自动前进。

收卷部分:
1.放卷系统气动上料机
3.风轴
4.辊芯直径:76mm
5.出料最大直径:1000mm

干燥系统
1.采用热风干燥,智能恒温控制。
2、印刷单元之间的热风全部由一个加热单元提供。
3.印刷单元后安装干燥单元,风量可通过独立风门/面板调节
4.印刷机组功率约10KW
5.印刷后干燥系统约30kw
6.顶部干燥系统包括3个烘箱,每个烘箱10kw,由独立

中央滚筒调节
1.中央滚筒采用中空两层结构,由优质合金制成
2.钢材和精密的动平衡处理和表面电镀处理,使框架表面无蚀刻。
3.中心压印滚筒采用高精度进口双列滚轮
4.轴承支撑,与中心滚筒配套进口。
5、中央压印滚筒具有32℃恒温系统。带水冷系统(可选)
6.中央滚筒由大齿轮驱动
7.中心滚筒轴向头安装高精度编码器,印版滚筒和网纹辊的速度与中心滚筒同步腔室

刮刀和墨泵
1.配备快速更换刮刀腔。
2.采用铝合金制成,封闭式,减少溶剂挥发
3.保持油墨的良好粘度和清洁度。
4.刀片和腔体密封块易于更换和清洁。
5.腔体内设有正反方向刮刀。反向刮刀用于密封腔室,正向刮刀用于刮墨。
7、刮刀力度均匀,调整方便。
8.供墨采用双隔膜泵。容易吸墨。

框架和腹板运行
1.框架由高强度和低应力的合金铸铁制成。采用树脂砂工艺铸造,振动时效处理。
2、整体式导轮结构。
3.组装模块化设计。
4.框架厚度100mm
5.导辊Φ100mm(表面阳极氧化处理)

下面是一些细节图片。希望能让您更多地了解我们的机器



版辊
可定制。范围 300-1000mm
印刷辊采用静平衡和动平衡处理

6色中心滚筒柔版印刷机(图2)

自动张力控制和磁力
控制放卷和收卷部分平衡材料两侧。

6色中心滚筒柔版印刷机(图3)

气轴
紧贴材料,平整材料,印刷效果更佳

6色中心滚筒柔版印刷机(图4)

超声波 Web 指南
Swift 跟踪打印照片
保持主卷边缘平整

6色中心滚筒柔版印刷机(图5)

单刮刀
不溅墨
配备墨泵,墨水均匀

6色中心滚筒柔版印刷机(图6)

腔式刮
打印过程中墨迹均匀。

6色中心滚筒柔版印刷机(图7)

墨泵
自动吸墨采用自动
循环系统。

6色中心滚筒柔版印刷机(图8)

自动润滑系统
正时油大齿轮

6色中心滚筒柔版印刷机(图9)

液压油缸居中,自动进退
机器工作时,印辊向前,停止工作,印辊向后

6色中心滚筒柔版印刷机(图10)

热干机(每种颜色带1套加热器,顶部有一个长加热器通道)
3台顶部电机(干式加热器+风扇) 总
功率30KW 1台印刷机电机10kw

6色中心滚筒柔版印刷机(图11)

陶瓷网纹辊
转印油墨均匀,提高印刷效果。
300-600线/英寸


6色中心滚筒柔版印刷机(图12)

上下版
采用液压自动升降印版

6色中心滚筒柔版印刷机(图13)

自动气动上下料,放卷收
料方便运输和装料。

6色中心滚筒柔版印刷机(图14)

视频检查
在视频屏幕上检查打印质量

6色中心滚筒柔版印刷机(图15)


详细配置主列表:
备注:主电机及关键部件可根据您的要求更换品牌。

1.主电机:1台(泰邦牌)
2.油墨操作电机:1台(万鑫牌)
3.主电机变频器:1台(台达牌)
4.电气件:(施耐德)
5.轴承:NSK
6.陶瓷网纹辊滚筒:1个/色(村田)
7.自动张力磁力:(海泰)
8.气轴:1套(中国)
9.EPC系统:(中国)
10.接触器:(施耐德)
11.按钮开关:(施耐德))
12.断路器:(施耐德)
13.计数器:(CHNT)
14.提示灯:(施耐德)15.EPC
系统:1套(中国)
16.旋转按钮开关:(施耐德)
17.急停开关:(施耐德)
18.继电器:(施耐德)


可选设备(需要额外的钱来获得完美的机器)
自动液压上下料放卷
方便运输和装料。

6色中心滚筒柔版印刷机(图16)

大滚轮摩擦 收卷式 收卷
更紧,更整齐。纸专用

6色中心滚筒柔版印刷机(图17)

双收放卷系统

6色中心滚筒柔版印刷机(图18)

来自意大利的EPC RE品牌

6色中心滚筒柔版印刷机(图19)
